水性膠黏劑是以天然高分子或合成高分子為黏料，以水為溶劑或分散劑，取代對環(huán)境有污染的有毒有機溶劑，而制備成的一種環(huán)境友好型膠黏劑?，F(xiàn)有水基膠粘劑并非100%無溶劑的，可能含有有限的揮發(fā)性有機化合物作為其水性介質(zhì)的助劑，以便控制粘度或流動性。優(yōu)點主要是無毒害、無污染、不燃燒、使用安全、易實現(xiàn)清潔生產(chǎn)工藝等，缺點包括干燥速度慢、耐水性差、防凍性差。

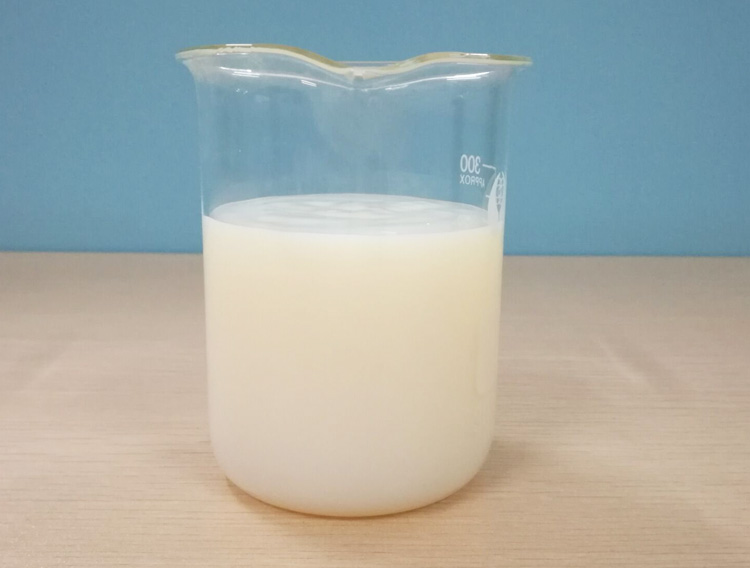

水性膠黏劑

水性膠黏劑是以天然高分子或合成高分子為黏料，以水為溶劑或分散劑，取代對環(huán)境有污染的有毒有機溶劑，而制備成的一種環(huán)境友好型膠黏劑?，F(xiàn)有水基膠粘劑并非100%無溶劑的，可能含有有限的揮發(fā)性有機化合物作為其水性介質(zhì)的助劑，以便控制粘度或流動性。

水性膠黏劑的分類

⒈ 按材料分類：

聚乙烯醇類水性膠黏劑、乙烯乙酸酯類水性膠黏劑、丙烯酸類水性膠黏劑、聚氨酯類水性膠黏劑、環(huán)氧水性膠黏劑、酚醛水性膠黏劑、有機硅類水性膠黏劑、橡膠類水性膠黏劑。

⒉按應(yīng)用分類：

建筑用水性膠黏劑、包裝用水性膠黏劑、汽車用水性膠黏劑、制鞋用水性膠黏劑、日用水性膠黏劑

⒊按溶劑分類水溶性和乳液型膠黏劑兩種特性與改性

1、水性聚氨酯（APU）膠粘劑APU是以水代替有機溶劑作為分散介質(zhì)的新型聚氨酯體系，也稱水分散聚氨酯、水系聚氨酯或水基聚氨酯。水性聚氨酯以水為溶劑，無污染、安全可靠、機械性能優(yōu)良、相容性好、易于改性。

APU膠粘劑無毒無污染，高分子量使它能形成性能優(yōu)良的粘合膜，它具有耐低溫、柔韌性、粘接性能好、膠膜物性可調(diào)節(jié)范圍寬等優(yōu)點；其分子結(jié)構(gòu)中具有柔性分子鏈，表現(xiàn)出優(yōu)良的耐沖擊、耐疲勞、耐低溫性能，還具有性能的可設(shè)計性，膠層從柔性到剛性的任意可調(diào)，可滿足不同材料間的粘合需求；目前，水性聚氨酯膠粘劑的合成方法已經(jīng)比較成熟，主要有以下幾種方法：

（1）在聚氨酯樹脂結(jié)構(gòu)中引入部分親水基團，使其自乳化。

（2）丙酮法：先制得高粘度預(yù)聚體，再加丙酮降低粘度，再用親水單體擴鏈，在高速攪拌下加入水中，通過強力剪切作用使之分散在水中，乳化后減壓蒸餾回收溶劑即制得PU水分散體系。

（3）封端異氰酸酯法：選擇合適的封閉劑，將對水敏感的異氰酸酯的端- NCO基團保護起來，使其失去活性，再加入擴鏈劑和交聯(lián)劑共乳 化制成乳液使用時，通過一定溫度及特種催化劑解蔽，再生成-NCO端基，擴鏈以制備水性聚氨酯

注意事項

1.水性膠水必須避光存放在5-40℃通風(fēng)的室內(nèi)環(huán)境中。

2.水性膠無味、不燃燒、耐黃變達4.5級以上，適合淺色及對耐黃變要求較高的材料。膠刷可以用溫水清洗。

3.水性膠除PE與PP材料外，適合于目前鞋類使用的所有材料之間的貼合。

4.水性膠可以兌不超過5%的水，但要充分攪拌均勻，否則膠水分層會影響膠著效果。兌水后的膠水必須當(dāng)天用完。

5.水性膠要用塑料容器裝，不可用鐵制容器裝，否則會影響膠水的耐黃變系數(shù)。

6.水性膠因為揮發(fā)較慢，一定要加5%的水性固化劑，而且要攪拌5-8分鐘，使其充分混合均勻，加了固化劑的膠水必須在4小時內(nèi)用完，隔天不可使用。

7.水性膠烘干溫度在50-60℃之間，烘干時間3-5分鐘左右。

8.水性膠不可添加油性固化劑，否則易造成死膠或膠水結(jié)塊，不能使用。

9.水性膠涂刷時要薄而均勻，不可太厚，烘干后可以清晰看到材料底層，如果看到的是白白的一層，那說明膠水刷太厚了。

10.如果經(jīng)烘干后貼合的膠水有拉絲現(xiàn)象，則說明膠水沒有干透，可能是溫度不夠，烘干時間太短，以及固化劑加太少或者攪拌不夠均勻。

11.水性膠水一般只要涂刷一道膠，如果是疏松多孔結(jié)構(gòu)材料，可以薄薄的上二道膠，每道膠必須干透后再上第二遍膠，否則底膠沒有干透影響膠著性能，反而容易引起開膠。

12.開膠的鞋子最好使用專用的補膠膠水，小面積補膠室溫自干5分鐘可以用手壓合，大面積要過烘箱，經(jīng)壓機壓合。

13.使用水性膠粘劑要配備以下工具：

a. 氣動或電動攪拌器 b. 塑料調(diào)膠容器 c. 塑料盛膠容器。
